Монтаж водонагревателя своими руками

Содержание

Принцип деяния водонагревательных устройств разного типа
Общие советы по установке водонагревателя своими руками
Вариант «А»: установка накопительного водонагревателя
Вариант «Б»: установка проточного водонагревателя
Другие виды нагревателей воды

Бытовые нагреватели воды созданы для обеспечения жаркой водой отдельных квартир, пригородных домов либо дачных домиков. Это условие характеризуется ограниченным количеством живущих в квартире либо доме людей.

Для тех, кто обладает базисными способностями сантехнических работ, установка водонагревателя своими руками позволяет сохранить домашний бюджет и получить ни с чем несравненное наслаждение от результата собственного труда.

Для начала нужно найти самый лучший вид прибора для нагрева воды. Водонагревательные агрегаты различаются:

по источнику питания;
по механизму работы.

По источнику питанию есть две группы устройств: газовые и электронные.

По механизму работы – накопительные и проточные.

Принцип деяния водонагревательных устройств разного типа

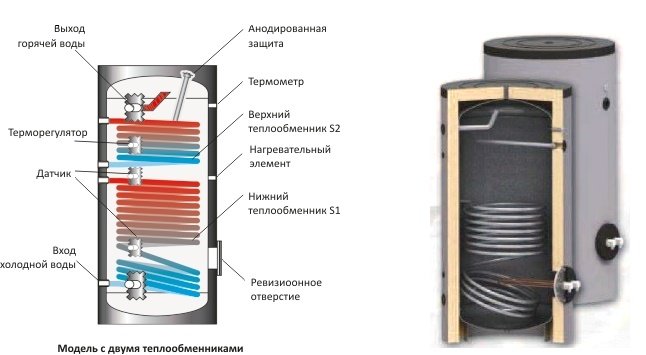

Накопительный

Нагрев воды в случае накопительного механизма работы осуществляется в резервуаре с водой. Этот вид устройств для обеспечения жаркой водой является более всераспространенным. Их популярность разъясняется привлекательностью цены и отсутствием специфичных требований к проводке.

Проточный

В проточном нагревателе вода прогревается, когда она подается через необыкновенную пробирку, снаряженную электронным нагревательным элементом. Таковой прибор располагается конкретно на кран с водой, которая поступает из водопровода.

При таком принципе деяния вода греется примерно до 30?С. К недочетам относится то, что проточный нагреватель просит огромное количество энергии, что не всегда под силу старенькым постройкам. По мощности потребляемой энергии устройства разделяются на однофазовые и трехфазные. Не считая того, одним из определяющих причин является нагревательный элемент: спираль либо ТЭН.

Если вода в доме либо на даче жесткая, то предпочтительней спиральный элемент нагревания. Необходимо отметить, что ТЭН потребляет на 10 – 20% электроэнергии меньше, чем устройство со спиралью.

Видео: мало о выборе водонагревателя

Общие советы по установке водонагревателя своими руками

Базисные этапы работ

Независимо от типа устройства для нагрева воды установка водонагревателя делается в полном согласовании с общими правилами безопасности и требованиями определенных производителей. До начала работ нужно найти состояние и условия:

Обеспечить открытый доступ к прибору в течение всего срока эксплуатации;
Верно избрать стенку для крепления. Например, при емкости резервуара в 80 л стенка должна выдерживать двойную нагрузку – 160 кг;
Выявить состояние проводки, ее сечение и способность выдержать мощность электронагревателя (по мере надобности поменять проводку);
Найти состояние стояков и труб в квартире либо доме (в неких случаях нужно поменять трубы, чтоб обеспечить установку нагревательного прибора).

Нужные инструменты и материалы

Не считая того, для комфортабельной работы нужно заблаговременно приготовить нужные инструменты и материалы:

перфоратор с соответственной насадкой, рулетку, разводный и гаечные ключи, кусачки, отвертки 2-х типов, пассатижи, лента фум либо паста, льняные нити, фитинги, труба из металлопластика (метраж определяется зависимо от места и критерий подключения), 2 соединительных шланга, запорные краны (2 ед. для проточного водонагревательного прибора и 3 ед. для накопительного), также, два либо три тройника – соответственно.

Вариант «А»: установка накопительного водонагревателя

Шаг 1: крепление нагревателя

Пошаговая аннотация для установки накопительного водонагревателя ординарна и выполнима:

На избранной стенке отметить место для крепления агрегата. При помощи рулетки измерить расстояние меж отверстиями анкеров прибора;
Нанести места отверстий на стенку. При помощи перфоратора высверлить отверстия (2 либо 4 зависимо от конструкции);
Воткнуть дюбеля и забить либо закрутить крючки.

Принципиальное примечание для крепления устройства: необходимо измерить расстояние от отверстий в анкерах до самой верхней точки прибора. Чтоб надеть его на крючки, должно быть соблюдено такое же расстояние на стенке: от дюбелей до потолка плюс маленькой припас.

Шаг 2: подключение прибора к водоснабжению

Когда устройство уже закреплено на стенке, можно приступать к подключению водонагревателя. Самые обыкновенные и легкие условия для воплощения этой процедуры, когда выведены места подключения. Остается только соединить их с вводом и выходом прибора средством труб либо гибких шлангов. Плотность соединения при помощи гибких шлангов обеспечивается уплотнительной резиновой прокладкой.

Ввод прохладной воды в нагревательное устройство обозначен голубым цветом и конкретно на него устанавливается особенный клапан, который позволяет скинуть лишнее давление. Для комфортабельного технического обслуживания рекомендуется установить дополнительный тройник перед запорным краном и подсоединить его. В предстоящем он позволит спускать воду из резервуара. Принципиально обеспечить плотность — наматывать фум ленту либо нити с пастой на все места, где были произведены соединения.

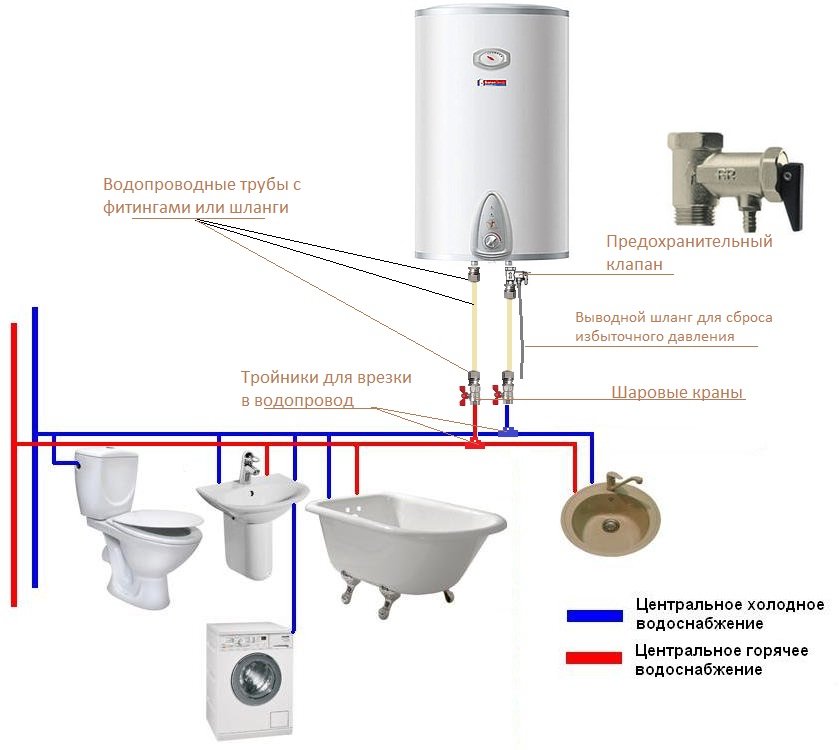

Стандартная схема подключения накопительного водонагревателя:

Выход жаркой воды на приборе обозначен красноватым цветом. Его необходимо соединить с краном жаркой воды. После чего следует открыть вентили прохладной и жаркой воды, подождать, пока из крана для жаркой воды выйдет весь воздух, и потечет вода. Сразу отследить, нет ли нарушений плотности в местах соединений.

Шаг 3: подводка электропитания

Последующий шаг – подключение водонагревателя к питанию, где метод определяется только предпочтениями нового обладателя водонагревательного прибора. Контакты на клеммах прибора обозначены последующим образом:

А – фаза (карий провод);
N – ноль (голубой цвет провода);
Заземление (желтоватый либо хоть какой другой цвет в трехжильном кабеле).

После соединения следует подать напряжение. В итоге, на устройстве зажгется световой индикатор активности. Потом согласно аннотации производителя необходимо отрегулировать температурный режим. Водонагревательное устройство накопительного типа установлено и готово к использованию.

Видеоинструкция по установке водонагревателя

Вариант «Б»: установка проточного водонагревателя

Маленький вес и малогабаритные размеры такового устройства позволяют выполнить установку проточного водонагревателя, например, под раковину на кухне. Резвый нагрев воды, который обеспечивает этот прибор, выдвигает особенные требования к проводке и счетчику электроэнергии: кабель от 4 до 6 мм?, счетчик от 40 А, автоматический выключатель от 32 до 40 А.

Для водонагревающих устройств проточного типа существует два метода установки — временный и стационарный.

Временное подключение

Временное подключение употребляет душевой шланг, а при возобновлении централизованного жаркого водоснабжения, его можно просто закрыть и не использовать. Временному типу нужно воплощение подачи прохладной воды.

Для этого в трубу поступления прохладной воды врезается тройник, устанавливается запорный вентиль, гибкий шланг соединяется с вводом водонагревающего устройства. Потом необходимо открыть вентиль прохладной воды, открыть выводящий вентиль для нагретой воды, включить в сеть. Через 30 секунд начинает поступать жгучая вода.

Стационарное подключение

Стационарный вариант обеспечивает подачу и забор нагретой воды сразу с функционированием централизованного водоснабжения. Тут пригодятся 2 тройника, которые врезаются в трубы (жаркой и прохладной воды). Потом инсталлируются вентили с герметичным соединением. После чего труба с прохладной водой соединяется с вводом в прибор (маркер голубого цвета).

При помощи металлопластиковой трубы либо шланга соединяется выход нагретой воды с запорным вентилем жаркой воды. Прямо за этим необходимо открыть смеситель и краны, также проверить плотность соединений. После подключения к электропитанию из смесителя потечет подогретая вода. Стационарное подключение предполагает перекрытие стояка жаркой воды в многоквартирном доме. Такое действие предупредит отток нагретой воды в трубы примыкающих квартир.

Видео: установка временного решения на базе проточного нагревателя

Другие виды нагревателей воды

Газовые нагреватели

Кандидатурой электронному водонагревательному устройству является газовый нагреватель воды, который работает по проточному принципу. Установить таковой прибор может быть исключительно в случае, если уже существует газовая колонка. Если же ее нет, то самостоятельная установка газовой колонки исключена, потому что это является нарушением Закона.

Даже при наличии газовой колонки ее модернизацию либо конфигурации для нагревания воды следует доверить обслуживающей газовой компании, которая имеет требуемые лицензии и сертификаты. Она выполнит все работы неопасно, накрепко и в согласовании со всеми правилами, нормативами и законами.

Индукционные нагреватели

Посреди заслуживающих внимания видов водонагревательных устройств находится индукционный нагреватель воды. В резервуарах таких устройств не появляется накипи. Переменное магнитное поле индуктора (нагревательного элемента) не позволяет катионам магния и кальция оседать на поверхности теплообменника.

Этот факт сохраняет КПД устройства в течение многих лет. У этого прибора есть ряд других преимуществ, которые в следующем, с усовершенствованием этой технологии, позволят ему стать суровым соперником фаворитных на данный момент устройств для нагревания воды.
