Обеспечить равномерное освещение комнаты и всех предметов и мебели, которая в ней находится, можно только при помощи распределенного источника света. С этим навряд ли управится даже самое утонченное бра, устанавливаемое в центре потолка. Ведь свет будет исходить из 1-го места, и в итоге будут появляться тени. Для решения этой препядствия употребляются так именуемые споты — точечные осветительные приборы малеханького размера и мощности, которые умеренно распределяют по поверхности потолка.

Они созданы для монтирования только системы навесных потолков. Довольно просто производится установка точечных осветительных приборов в потолок своими руками. Принципиально еще на шаге проектирования навесного потолка озаботиться о конфигурации системы освещения.

Немного о точечном освещении

По собственной конструкции точечные осветительные приборы, которые укрепляются вровень навесному потолку, имеют только 30 градусов сектор освещения. Зато благодаря собственной компактности, их можно монтировать довольно плотно по всему потолку. Для обеспечения соответствующей освещенности расстояние меж рядами не должно превосходить 1 метра, расстояние от осветительного прибора последнего ряда до стенки не – более 60 см. Числа приведены для помещений с потолком высотой 2,5 метра. Учитывается требование, чтоб скрещение конусов освещенности от каждого спота было размещено на высоте, превосходящей основную массу предметов в комнате.

Монтировать точечное освещение можно на навесные потолки хоть какого типа. Установка точечных осветительных приборов в гипсокартон является более обычным и надежным вариантом, но процесс монтажа никак не отличается и в случае с обшивкой потолка пластмассовыми, дюралевыми полосами либо МДФ, за несколькими обмолвками.

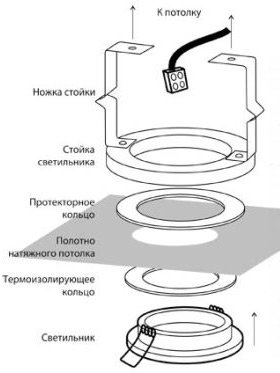

Только установка осветительных приборов в натяжной потолок должна выполняться мастерами и установщиками. Это связано с технологическими особенностями материала и тем, что нужно с внедрением специального оборудования произвести закрепление плотных вставок из теплостойкого пластика в местах установки осветительных приборов. Эти вставки также препятствуют растяжению материала. Во всех других случаях установка можно произвести без помощи других.

Что нужно для установки

Из материала пригодятся последующие элементы:

точечные осветительные приборы;
лампы;
провод питающий;
клемники либо гильзы для соединения проводов;
изоляционная термоусадка, изолента;
выключатель.

Лучше подбирать осветительные приборы 1-го типа для каждого типа освещения. Соответственно к типу конструкции затариваются сами лампы нужного количества. Принципиально строго инспектировать наличие светоотражающего слоя по конусу в основании цоколя для ламп накаливания и технические свойства в согласовании с требованиями к светильнику.

Для навесных потолков употребляются лампы 40 Вт, более массивные будут существенно нагревать материал навесного потолка и могут привести к порче конструкции либо даже пожару. Галогеновые и светодиодные варианты осветительных частей подбираются по мощности и диапазону выдаваемого света.

Провод подбирается зависимо от материала, из которого выполнен навесной потолок. Так для гипсокартона, который является огнеупорным материалом, подойдет обыденный двужильный либо трехжильный провод ВВГ-2(3)х1,5. Для таких материалов, как МДФ либо пластик, нужно подобрать пожаробезопасный вариант провода РКГМ. Провод должен быть мягеньким, другими словами любая жила представлена обилием маленьких жилок, объединенных под одной изоляцией.

Для соединения проводов и подключения к ним осветительных приборов можно использовать особые клемники, которые продаются в любом хозяйственном магазине. Но болтовое соединение является обслуживаемым. Будет нужно как минимум дважды в год инспектировать затяжку прижимающих болтов.

В ином случае в месте контакта клемники и провода могут начать греться и обугливаться. Более надежным и долговременным вариантом является фиксация при помощи медных либо меднолуженных гильз.

Предохранить места соединения нужно при помощи изоленты либо же используя специальную термоусадочную трубку для изоляции питающих проводов.

Порядок монтажа

Весь процесс монтажа осветительных приборов в потолок можно поделить на последующие этапы:

планирование освещения;
разводка проводки до места установки осветительных приборов;
формирование отверстий под их;
подключение;
закрепление и проверка.

Для чего настолько обычная задачка разбита на несколько шагов? Это связано с тем, что каждый пункт идеальнее всего делать на определенном шаге формирования самого потолка.

Планирование

Очень принципиально заранее еще до обшивки потолка обусловиться с тем, как расположить осветительные приборы на потолке. В особенности это касается случаев, когда подвесной потолок формируется с несколькими уровнями. Каждый уровень следует выделить в отдельный контур освещения, и соответственно распределять источники света, отталкиваясь от независящего использования этих контуров.

Не запамятовывайте, что расстояние меж светильниками должно соблюдаться в границах метра друг от друга, удаление от стенок — на 60 см. Принципиально распределить осветительные приборы так, чтоб место их установки не приходилось на установленные элементы каркаса. Другими словами отверстия для их должны отстоять на расстоянии 25-30 мм от края отверстия под осветительный прибор до наиблежайшего элемента каркаса.

В неприятном случае профиль каркаса может помешать закрепить осветительный прибор при помощи его защелки.

При рассредотачивании точечных осветительных приборов нужно также учитывать наличие и размещение на потолке и стенках люстр, бра и иных декоративных частей. При одновременном использовании можно отвести точечные осветительные приборы в стороны. Либо же поделить контуры освещения точечными светильниками зон около иных источников света и остальной частью комнаты на отдельные выключатели.

Рассредотачивание проводов

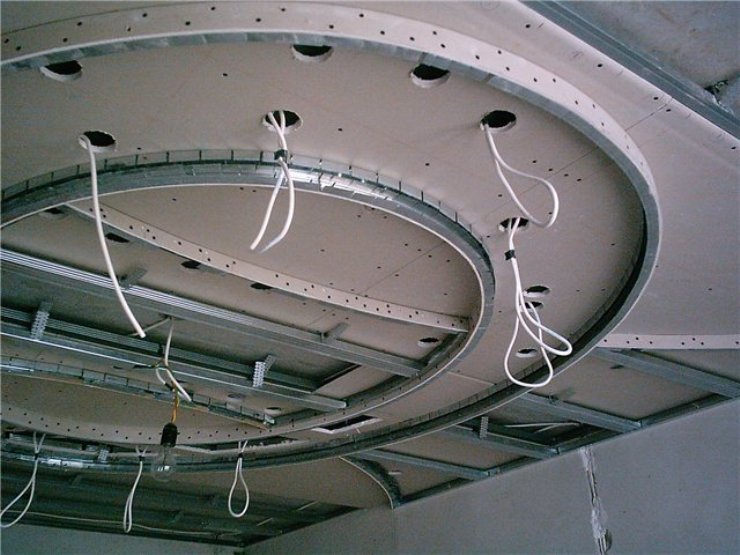

Идеальнее всего на стадии формирования каркаса навесного потолка распределить провода и закрепить их на каркасе заранее так, чтоб при просверливании отверстий под осветительные приборы можно было достать петли провода и выполнить подключение. В последнем случае, производится подвод провода к первому из их, а для всех следующих провода продеваются уже от отверстия к отверстию.

Недочетом последнего варианта становиться невозможность закрепить провода на каркасе, и они просто будут лежать на поверхности материала навесного потолка.

При нормально преждевременном рассредотачивании провода довольно двух- либо трехжильный кабель проложить хорошим маршрутом по всем местам установки осветительных приборов, оставляя в каждой точке петлю размером 10-15 см загнутого провода. Закрепление на каркасе следует произвести при помощи пластмассовых стяжек, только не плотно и с маленьким провисанием провода, без натяжки. Это предупредит порчу провода при термальном изменении его длины.

После чего можно приступить к обшивке навесного потолка.

Формирование отверстий под осветительные приборы

Совсем обусловиться с позицией осветительных приборов можно только после того, как потолок вполне обшит. При проектировании уже был учтен момент размещения спотов на расстоянии от частей каркаса. Сейчас же следует также учитывать и пролегание швов меж элементами навесного потолка, это в особенности принципиально при установке осветительных приборов в навесной потолок обшитый пластиком либо алюминием.

Если размещение осветительного прибора приходится на стык частей потолка, то его следует перенести на середину одной из полос.

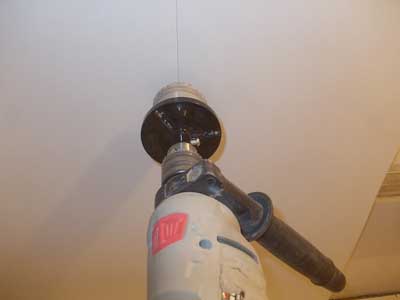

Отверстия просверливаются при помощи специальной коронки по дереву, которой высверливаются и углубления под коробки для розеток. В данном случае получаются совершенно ровненькие отверстия, таковой вариант позволяет отлично закрепить осветительный прибор в гипсокартоне. Поперечник отверстий должно быть подобран в согласовании с размерами применяемых устройств.

Он должен быть наименьшим на 3-4 мм наружного поперечника лицевой части осветительного прибора, но больше, чем габариты внутренней его части. В большинстве случаев выбирается размер 60 либо 75 мм.

Принципиально: Помните, что раз просверлив отверстие, его нереально перенести, так что еще раз убедитесь в верности его расположения.

Подключение

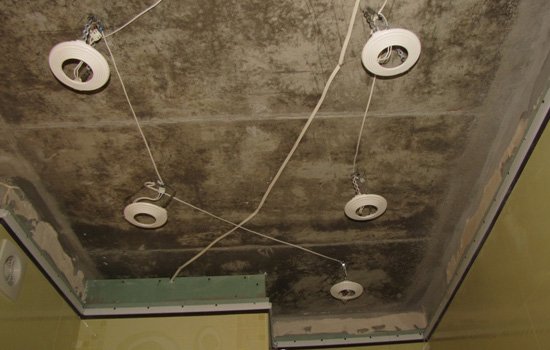

После того как все отверстия высверлены, достаются наружу петли ранее проложенного провода. Либо же прокладываются от отверстия к отверстию по два провода, начиная от последнего, к которому подведен питающий провод.

Принципиально: Все работы по подключению проводятся только при обесточивании подходящего провода.

Петли на проложенном проводе разрезаются по извиву и оголяются. Для подключения каждого осветительного прибора употребляются два маленьких проводка длиной 10-12 см. Оголив по 10-15 мм провод с каждой стороны, недлинные провода (поводки) одним концом зажимаются в соответственной клемме на осветительном приборе, а 2-ой край проводка скручивается с питающим кабелем. Соблюдается подключение при помощи маркировки на осветительном приборе: L– фаза, N – нуль, PE– заземление.

Закрепление

Практически у всех встраиваемых спотов предвидено крепление в виде 2-ух скоб по краям. Их нужно отогнуть ввысь до упора и в таком положении воткнуть в отверстие в потолке. Направьте внимание, чтоб провода питающие осветительный прибор не попали под зацепы. После вставки осветительного прибора зацепы без помощи других придавливают его к потолку и накрепко задерживают его там.

После того как все элементы установлены можно подключать основной питающий провод к выключателю и распределительной коробке либо к понижающему блоку питания, если употребляются низковольтные светодиодные осветительные приборы. На этом работы завершаются. Можно инспектировать работу освещения.
