Как установить стиральную машину

Содержание

Все упирается в заземление
Кухня, ванная либо чулан?
Защита от пробоя и утечек электричества
Установка стиральной машины
Видео: пример установки стиральной машины спецом

Подключение стиральной машины своими руками на техническом уровне легко, но дело достаточно ответственное. И плата за безответственность выражается не только лишь в деньгах. Возможность электронного пробоя в стиральной машине в пару раз выше, чем в посудомоечной и находится на грани допустимого для домашней техники.

И емкостные токи утечки в ней также значительны, а выделение тепла во время работы существенно. Потому для длительной неопасной эксплуатации машины необходимо как надо приготовить ей рабочее место. Это можно сделать как без помощи других, так и с привлечением профессионалов. И верный выбор зависит не только лишь от вашего желания и/либо умения.

Все упирается в заземление

Приличные торговые организации нередко включают цена установки на месте в продажную стоимость. Как бы и хорошо; прибавка сама по для себя невелика, раз дело поставлено на поток. Но, во-1-х, «крутые» конторы «крутизной» же ведут торговлю – экономных моделей вы там не отыщите.

Во-2-х, устройством защитного заземления такие торговцы не занимаются; оно должно быть оборудовано заблаговременно, по другому компания от установки отрешается (но прибавку к стоимости не возвращает), и сразу пропадает гарантия. Заполучили вы дорогую ассистентку, пришел фирменный мастер, увидел, что заземления нет, написал «внутренний» акт – и все, вы без гарантии и без большой толики денег.

Но даже если машина приобретена у «простого» торговца без каких-то особенных критерий, но потом окажется, что она эксплуатировалась без заземления, в гарантийном ремонте вам будет отказано. В аннотации по установке хоть какой стиральной машины-автомата черным по белоснежному прописано, что ее работа без заземления Либо защитных устройств недопустима. Либо выделено недаром, мы об этом еще побеседуем.

Вывод: установка стиральных машин своими руками полностью вероятна, если заблаговременно обеспечено надежное заземление. Если же вы приобретаете дорогой бренд в хорошей торговой фирме, то при наличии заземления вам ее установят по забавнй, по сопоставлению с мастером-частником, стоимости, с полным сохранением гарантии.

Кухня, ванная либо чулан?

До того как дискуссировать главной значимости вопрос – заземление стиральной машины, необходимо решить более принципиальный: место для ее установки.

Стиральная машина – достаточно мощнейший источник тепла и влажности. И рядом с ней должна находиться электророзетка. Ее контакты прикрыты крышкой вам, но для воздуха они обнажены. Потому устанавливать автоматическую стиральную машину в ванной, где влажность и так всегда сверхизбыточна, не рекомендуется:

Установка бытовых электрораспределительных и коммутационных устройств в ванной впрямую запрещена СНиП (Строй Нормы и Правила). Вы когда-нибудь лицезрели в новеньком доме выключатель в ванной? Только снаружи, а осветительный прибор – гидрозащищенный. Беря во внимание широкую распространенность стиралок-автоматов, электрики пока глядят на это через пальцы, но скрепя зубами: бытовой электротравматизм от стиральных машин в ванной издавна превысил допустимые пределы. Основания для введения дополнительных законодательных мер бесспорные, а воспретят законом, но не ведомственными правилами – пойдут штрафы; обладателям же – к тому же дорогой ремонт.
Даже если электрошнур от стиралки выведен за границы ванной (от его наращивания гарантия пропадает), то в самой машине довольно узлов, долговечность которых от завышенной влажности и температуры воздуха понижается.

Большая часть юзеров отлично и сами это понимают, и в большинстве случаев ставят стиральную машину на кухне. При всем этом просто подключиться к воде, канализации и электричеству. Но температурно-влажностная неувязка остается. И часто приходится выбирать: стирка либо готовка. Не считая того, на кухне излишка места и так нет, а помещение это – самое посещаемое в доме.

Но вот если у вас есть примыкающий к санузлу либо кухне чулан – это для стиралки безупречное место. Пробить отверстия в стенке под коммуникации для машины – дело несложное, никаких согласований не требуется – стенка меж чуланом и службами не может быть серьезной. В чулан практически никогда не заходят, в нем сухо и прохладно. А при открытой двери работающая стиралка уже сама по для себя создаст в его малом объеме насыщенную циркуляцию воздуха.

В цифрах это смотрится так: если принять усредненную по моделям интенсивность отказов стиральных машин, установленных на кухне, за базисную, то частота поломок машин в ванной окажется в 2,4 раза выше, а «чуланных» – в 1,7 раза ниже.

Примечание: в популярных домах русского времени, так именуемого чешского проекта, в техописании так прямо и указывалось, что примыкающий к кухне чулан предназначен сначала для установки стиральной машины и бытовых водогрейных устройств. При тогдашних коммунальных тарифах это воспринималось как курьез.

Защита от пробоя и утечек электричества

Для стиральной машины защита от токов утечки актуальнее, чем от пробоя. Современная домашняя техника делается в общем накрепко, и прямой «бабах» с дымом, вонью и реанимацией – явление исключительное, да то по безалаберности хозяев.

Но электронная емкость огромного бака с несколькими десятками л. воды и огромного массивного мотора достаточно велика: до 0,01 мкФ в старенькых моделях. При 50 Гц в сети 220 в емкостный ток утечки будет 0,7 мА – это еще неопасный, но уже осязаемый щипок, в особенности через влажные руки во мокроватом помещении.

Читателям, знакомым с электричеством в границах школьного курса физики, приведенные данные могут показаться не очень достоверными, но учтите: они касаются заполненной машины, а вода – аномальная жидкость, ее диэлектрическая проницаемость очень высока: 80.

Работе машины ток утечки не мешает, надежности ее не уменьшает, но пресечь его принципно нереально, можно только отвести в землю. Возрастание тока утечки сверх допустимого – очевидный сигнал о назревающей неисправности. Вот поэтому стиральные машины запрещено эксплуатировать без защиты по электроутечке.

Аквастоп и акваконтроль

Основная толика тока утечки идет через сливаемую воду. Слив также основной источник протечек воды. Потому производители советуют получать приборы аквастоп (другое заглавие – акваконтроль), отключающие машину при электронной и/либо водяной утечке. Приличные производители комплектуют свои машины аквастопами.

Всеохватывающему аквастопу требуется отдельное электропитание. Коробка без электрошнура и маломощного низковольтного адаптера питания – простой запорный клапан, который от электронной утечки не защищает, а от аква защищает плохо.

Электрическое заземление

В многоквартирных домах нередко трудно, а то и нереально устроить личное защитное заземление, с одной стороны. С другой, и производители не спят: борьба с токами утечки – одна из важных задач фирменных конструкторов.

В современных исправных стиральных машинах утечка на корпус не превосходит 10-12 мкА, что неощутимо. Но в предаварийной ситуации она резко увеличивается. Для такового варианта предусмотрены т.наз. электрические заземления (автоматы защиты, автоматы отсечки). Они пропускают через себя ток утечки в место, как и человек, а при возрастании его до осязаемого предела в 0,1-1 мА отключают машину от сети.

При бесспорных плюсах у электрического заземления есть значимый недочет: его чувствительность очень находится в зависимости от характеристик воздуха в помещении. Электрическое заземление может упорно отключать полностью исправную машину.

У всех электронных устройств 90% дефектов случаются при включении/выключении, потому некие производители воспрещают эксплуатацию собственных изделий с электрическим заземлением. Так что при покупке машины непременно поинтересуйтесь у торговца, не пропадет ли от использования с электрическим заземлением гарантия.

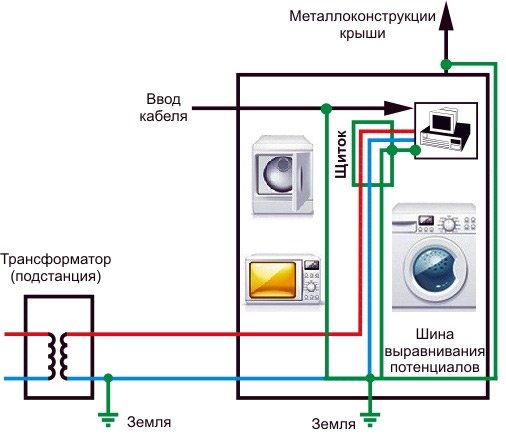

Обычная схема заземления по современным ПУЭ:

Защитное заземление

Но хозяйку лупит и стращает электроутечка не через воду, а на корпус машины. Для ее устранения и необходимо защитное заземление. Его тип находится в зависимости от дома:

В личном доме на техническом уровне лучший вариант – простейшее защитное заземление, см. ниже. Его не надо регистрировать: в спорной ситуации эксперт проверит сопротивление растекания тока, и, если оно не выше 4 Ом, что несложно обеспечить, решение будет в вашу пользу.
В многоквартирках прежних лет, от хрущевок до перестройки, всеполноценную защиту даст защитное зануление. Его за маленькую плату стремительно и охотно сделает ДЭЗовский электрик.
В старенькых домах до «сталинок» включительно, если домовый контур заземления не оборудован, придется ставить электрическое заземление.
В современных домах задачи заземления не существует: по новым строительным правилам они непременно оборудуются контуром заземления и евророзетками. Не считая нелегального самостроя под съем «с признаками многоквартирности», как пишут. Но это другая тема.

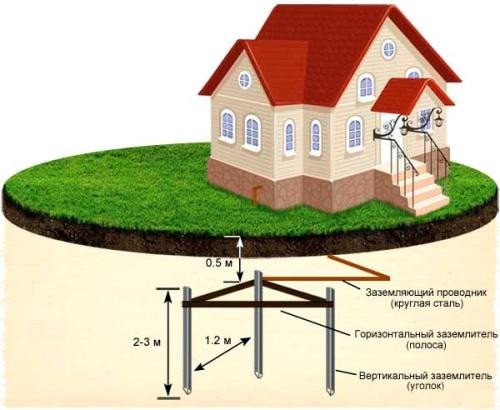

Как самому сделать заземление:
Для этого необходимы 2-4 отрезка железной трубы длиной 1,2 – 2,5 м, но не короче глубины вымерзания грунта. Низ трубы кувалдой сгоняют на кол, и в нижней ее трети сверлят вразброс с десяток отверстий 5-10 мм. Потом роют траншейку на штык лопаты, и вбивают трубы, чтоб на 5-10 см выступали над землей, на расстоянии 0,6 – 1,5 м друг от друга. В траншейке, ниже уровня земли, трубы соединяют арматуриной на сварке. К ней приваривают и в дом заводят железную проволоку 6-8 мм либо полосу 15-25
мм – это шина заземления; к ней многожильным медным проводом в 4-6 кв.мм подключают заземлительные клеммы евророзеток. Для этого в полосе сверлят отверстия и нарезают в их резьбу М4 – М6; проволоку за ранее расплескивают. Место посадки под заземлители от розеток зачищают шкуркой и смазывают консистентной смазкой; лучше – графитовой.
Примечание: летом при пересыхании земли в трубы наливают раствор соли из расчета полпачки на ведро. Это необходимо, чтоб обеспечить растекание тока в сухой почве. При внешней температуре +35 градусов заливать довольно раз в неделю; при +30 – раз за месяц.

Установка стиральной машины

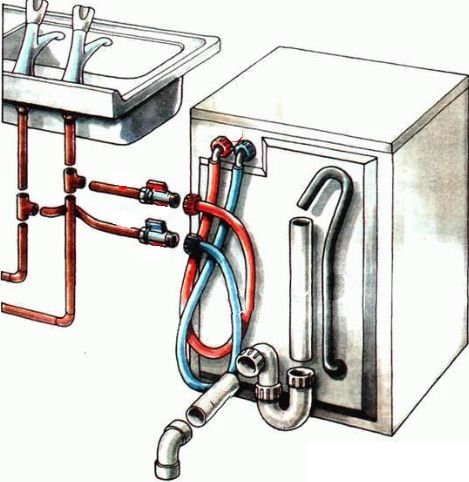

Установка и правильное подключение стиральной машины делается в той же последовательности, что и посудомоечной: слив, вода, электричество, тест. Но есть особенности:

В большой и большой стиралке посильнее сказывается явление т.наз. температурного гистерезиса автоматики. Потому, если в доме установлен бойлер, электронный либо газовый, то общие издержки на воду и электричество будут ниже, если стиралку запитать жаркой водой от него. Для малеханькой посудомойки с жалким расходом воды ситуация оборотная.
Подключение к электросети содержит в себе и меры защиты, при этом защита делается сначала.
Стиралки очень стремительно изнашиваются и ломаются, если их наклон в всякую сторону превосходит 2 градуса, и совсем не выносят резонансных вибраций. Потому пол под стиралкой не должен играть, а перед проверкой работоспособности горизонтальность верхней плоскости машины инспектируют уровнем, и сглаживают машину штатными резьбовыми ножками.

Примечание: на веб-сайтах с суффиксом .kz можно повстречать советы подключать стиральную машину к централизованному ГВС. Может быть, в Казахстане до сего времени подают жаркую воду без счетчика по старенькым русским тарифам, но в РФ этот совет неприемлем.

Слив

Подключение слива стиральной машины-автомата супер узенькой, узенькой либо малогабаритной делается в сифон с дополнительным штуцером кухонной мойки. Но в таком случае стиралка должна стоять рядом: увеличивать сливной шланг нельзя.

В малопроизводительных машинах и сливной насос маломощный, дополнительно гидравлическое сопротивление длинноватого шланга его перегрузит, и он стремительно выйдет из строя.

Слив высокопроизводительных машин с объемом бака более 30-40 л кухонный сифон весь не пропустит – грязная вода отчасти пойдет в раковину. В таком случае необходимо сделать подключение стиральной машины к канализации отдельным отводом. Для этого придется врезать в канализационную трубу дополнительную секцию с патрубком, а слив стиралки пропускать через отдельный сифон (см. набросок выше).

Принципиально: колено сифона стиралки должно размещаться ниже днища ее бака. Почти всегда для этого приходится ставить машину на подставку высотой 30-40 см. Учтите это при выборе места под стиральную машину.
Примечание: малогабаритную стиральную машину можно установить в кухне, на полке либо, если есть место, на столе, либо переносить ее туда. В таком случае слив пойдет просто в раковину. Такие машины нередко оснащаются и водяными шлангами с раструбом и манжетой, надеваемыми на кран кухонной мойки.

Вода

Как обозначено выше, подключение стиральной машины к водопроводу осуществляется и по прохладной, и по жаркой ветки. Особенностей здесь никаких, довольно 2-ух водопроводных тройников на полдюйма, 2-ух запорных шаровых кранов и ленты ФУМ для гидроизоляции: патрубки комплектных водяных трубок нередко оказываются со очень недлинной резьбой, и штатную прокладку приходится выкидывать.

Защита, электричество и проверка

Сначала на сливной шланг устанавливаем аквастоп, по аннотации к нему. Потом включаем, если требуется, электрическое залемление. Этот прибор оборудован евророзеткой, в нее и включаем стиральную машину. При наличии «земляного» защитного заземления подключение стиральной машины к электросети сводится к тому, чтоб воткнуть вилку в розетку.

Открываем подачу воды в машину, проверяем трубопроводы на протечки. Если кое-где течет – устраняем. Потом включаем машину на тестовый режим; по окончании теста она должна сама выключиться и сказать на экране, что все ОК. Если машина дешевая и без встроенного теста – просто стираем чего-нибудть, но расход воды при всем этом будет больше. Заключительный шаг – перекрываем жаркую воду в машину, и проверяем, тестом либо стиркой, работу на самоподогреве.

Принципиально: приборы аквастопа и электрического заземления не дублируют друг дружку; они должны работать вместе. При наличии глухого защитного защемления аквастоп все равно нужен.

Для того, чтоб стиральная машина длительно работала без поломок и «током не билась», ее необходимо установить в подходящем месте и обеспечить надежное защитное заземление. В остальном же самостоятельная установка стиральной машины не представляет затруднений.
