Двухуровневые потолки из гипсокартона. Монтаж своими руками

Содержание

О дизайне и точности
Исходные условия
Подготовка базы
Последовательность работ
Видео: пример монтажа навесного потолка из гипсокартона

Гипсокартон будто бы нарочно сотворен для домашних мастеров. Легкость обработки смешивается в нем с достаточной прочностью, а смочив, его можно искривить. В особенности неплох гипсокартон для устройства декоративных потолков. Посмотрев фото (см. набросок ниже), многие думают, как сделать двухуровневый потолок своими руками. Но итог часто оказывается далек от того, что виделось мысленным взглядом.

Дело здесь совсем не в тонкостях технологии: сделать навесной потолок из гипсокартона своими руками человеку, умеющему воспользоваться дрелью и молотком не намного труднее, чем собрать поделку из детского конструктора. На эстетике конечного результата сказываются совершенно другие аспекты.

В истинной статье уделено внимание и технологическим вопросам. Но сначала попытаемся разобраться, что и как необходимо сделать, чтоб самодельный фигурный потолок из гипсокартона смотрелся не ужаснее, чем творения узнаваемых дизайнеров и высокооплачиваемых мастеров. От вас же будет нужно некая толика художественного вкуса и сведения из школьной геометрии.

О дизайне и точности

Современный дизайн тяготеет к обычным формам. Но, как понятно, неповторимая простота дается сложнее всего. Дизайнеру наших дней над ровненькой плоскостью время от времени приходится страдать не меньше, чем создателям старых храмов и статуй над волютами и каннелюрами.

Какое это отношение имеет к потолку? Самое конкретное: маленькая некорректность производства может свести на нет загаданный эстетический эффект. Главных обстоятельств появления таких неприметных некорректностей две: неровный базисный потолок и перекошенная разметка монтируемого.

Исходные условия

Перед установкой гипсокартонного потолка все мокроватые строй работы: стяжка пола, предварительная отделка стенок и т.п. должны быть стопроцентно окончены. Окончательная отделка помещения начинается с потолка и завершается полом. В процессе работы влажность воздуха в помещении не должна превосходить 75%, а температура быть не ниже +16 градусов.

Подготовка базы

Сначала метровым (лучше двухметровым) пузырьковым уровнем проверяем выпуклость и горизонтальность базисного потолка. Работаем по сетке с шагом 0,5 м: поначалу проходимся по длине комнаты, прикладывая уровень перпендикулярно длинноватым стенкам шагами от стенки к стенке, потом функцию повторяем по ширине. Если найдено отклонение более 5 мм/м либо видимые глазом точные выступы (сколько их находится взором впритирку искоса, просто умопомрачительно) базисный потолок необходимо выровнять:

Сухой потолок с крепко прилегающей штукатуркой штукатурим финальным составом на монтажной сетке, сняв за ранее верхний слой прежней штукатурки.
Если штукатурка отслаивается, очень пылит, шелушится при обдирке верхнего слоя, всю штукатурку необходимо снять до перекрытия, просушить помещение, потом потолок обработать грунтовкой по бетону глубочайшего проникания и вновь заштукатурить.

Примечания:
Если гипсокартонный потолок занимает всю площадь потолка, штукатурку делать не надо: монтируем на нагое перекрытие.
Частичный ремонт мокроватого базисного потолка сделает гипсокартонный недолговечным: гипсокартон – гигроскопичный материал, а в замкнутом межпотолочном пространстве действие паров воды усилится.

Последовательность работ

После подготовки базы гипсокартонный потолок сооружается в последующем порядке:

Делается разметка монтажной сетки в плане.
Разрабатывается проект потолка.
Определяется последовательность монтажа уровней.
Рассчитывается надобное количество материалов и закупается.
Монтажная сетка переносится на базисный потолок.
Отбивается уровень фальшпотолка.
Собирается каркас.
Прокладываются коммуникации.
Вырезаются в размер фигурные детали обшивки; изогнутые формуются.
Каркас зашивается гипсокартоном.
Делается финальная отделка потолка.
Устанавливаются осветительные приборы, вентиляция и т.п.

Разметка в плане

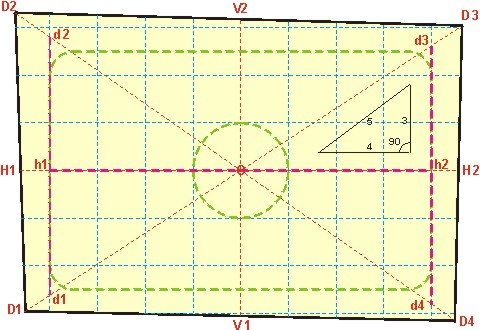

Внешний облик гипсокартонного потолка в большинстве случаев портят неприметные на глаз перекосы по вертикали и в плане. Разметка в плане труднее (см. рис.) и важнее, потому с нее и следует начать. Процедура достаточно мучительна, но на конечный итог оказывает влияние осязаемо:

Находим геометрический центр помещения; он размещен на скрещении диагоналей. Диагонали отбивают втроем шнуром, натертым хоть каким темным сухим порошком: двое натягивают шнур, 3-ий оттягивает в центре и отпускает.
Меж серединами маленьких стенок протягиваем шнур; он должен проходить через центр комнаты. Если нет, замеряем отклонение и смещаем оба конца на это расстояние в подходящую сторону.
Отбиваем шнуром опорную длину H1H2.
Таким же методом отбиваем опорную ширину V1V2.
От центра по опорной длине отрезком шнура отмечаем отрезки Oh1 и Oh2, малость не доходящие до стенок. Рулеткой на весу над головой легче сбиться.
Замеряем отрезки h1d1, h1d2, h2d3 h2d4. Перпендикулярность выдерживаем, отмечая Oh1 и Oh2 с отступом от центра к стенкам.
Замеряем отрезки OD1, OD2, OD3, OD4, OH1, OH2, OV1 и OV2.
На бумаге строим перпендикуляры (красноватый пунктир на рисунке) и ОТ ЦЕНТРА размечаем монтажную сетку 600х600 мм в масштабе (голубий пунктир).
Откладываем в масштабе промеренные отрезки на чертеже, чертим план комнаты с учетом перекосов.
Исходя из приобретенных данных, здесь же на чертеже набрасываем набросок потолка (зеленоватый пунктир), сообразно настоящей геометрии помещения.

Примечания:
Цель разметки в плане – достигнуть параллельности/перпендикулярности частей потолка. Конкретно их неприметные перекосы и портят в большинстве случаев дизайн.
Муторная процедура разметки неоднократно упрощается, если есть возможность пользоваться лазерным строительным проектором. Его по отвесу устанавливают в центре комнаты и задают построение сетки 600 мм. Сетку сразу очерчивают карандашом.

Разработка проекта

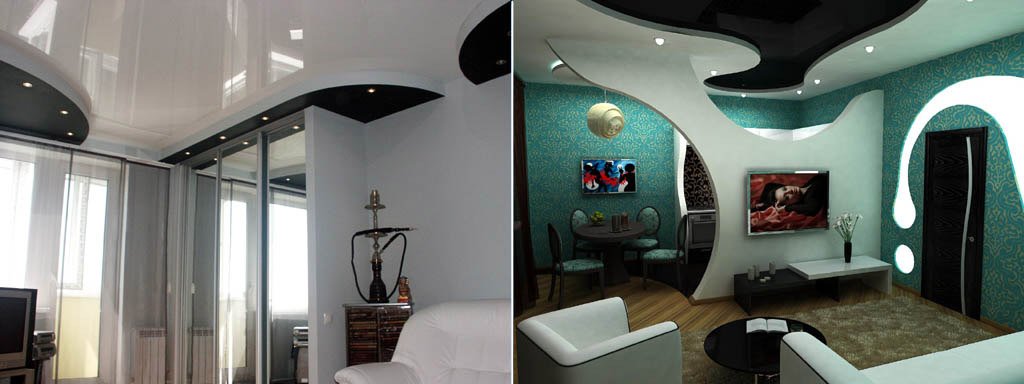

Проект потолка – дело вкуса, но исходить необходимо из того, что перекос стенок помещения и прямоугольных просветов фальшпотолка не должен быть приметен. Также портят дизайн, даже в совершенно прямоугольном помещении, оконные и дверные просветы, если 2-ой уровень потолка по периметру очень узенький.

Центральный медальон должен быть размещен точно по центру: малозначительное, неприметное с первого взора смещение, в особенности вбок, сходу делает воспоминание, как будто «что-то не так». В остальном же проект – на ваше усмотрение.

Дизайн потолка проще оценивать, лежа на спине и держа лист с наброском на вытянутых руках.

Видео: пример фигурного потолка

Последовательность монтажа уровней

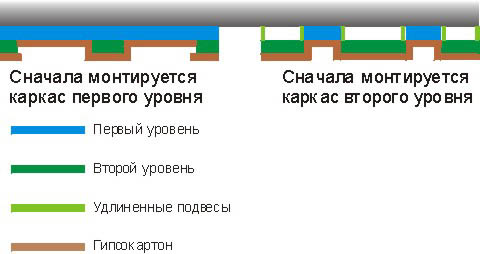

Цель этого шага разработки – сберечь материалы и труд. Почти все находится в зависимости от определенного проекта потолка, но общие принципы таковы (см. набросок):

Если площадь второго уровня невелика, то сначала собирают каркас первого уровня, а к нему подвешивают каркас второго.
При широком втором уровне его каркас монтируют первым на удлиненных подвесах, а потом меж элементами второго уровня домонтируют каркас первого.

Примечание: U-профили первого уровня в последнем случае крепятся к элементам каркаса второго уровня.

Материалы, инструмент

Для монтажа гипсокартонного потолка потребуются:

U-профили ПНП 27х28 (потолочный направляющий профиль).
С-профили ПП 60х27 (продольный профиль)
Зажимы – «крабы» для соединения частей каркаса.
Пружинные подвесы для крепления каркаса к потолку и его выравнивания.
Шурупы по металлу 3,5х11 либо 3,5х9 с прессшайбой (LN9, LN11, LB9, LB11) для скрепления каркаса.
Шурупы по металлу 6х60 с анкерными дюбелями для крепления подвесов к потолку.
Шурупы MN25 для крепления гипсокартона к каркасу.

При расчете количества материалов необходимо учесть последующее:

Шаг крепления каркаса к потолку и размер ячейки каркаса – 600 мм.
Шаг крепления гипсокартона – 250 мм.
На один «краб» необходимо 8 шурупов LN либо LB.
На один узел подвеса – 4 LN либо LB и 2 6х60.
Подменять анкерные дюбели обоймами монтажных гвоздиков нельзя: гипсокартонный потолок тяжел.
Также нельзя подменять шурупы LN, LB и MN обыкновенными.

Не считая обыденных домашних инструментов пригодятся:

Просекатель профиля: ножницы по металлу мнут тонкие профили, а болгарка их рвет.
Рубанок и рашпиль для обработки кромок.
Игловатый валик для накалывания гипсокартона перед формовкой.

Разметка потолка

Эта операция – самая ответственная. От точности разметки зависит качество работы в целом. Общие указания таковы:

Монтажная сетка размечается от опорных длины и ширины.
В центрах окружностей в базисный потолок временно вгоняются шурупы, выступающие из его поверхности.
Окружности прочерчиваются карандашом на нерастяжимом шнуре либо в отверстии рейки подходящей длины.
Криволинейные элементы очерчиваются по картонному шаблону.

Отбивка уровней

Уровни отбиваются от Базисного потолка последующим образом:

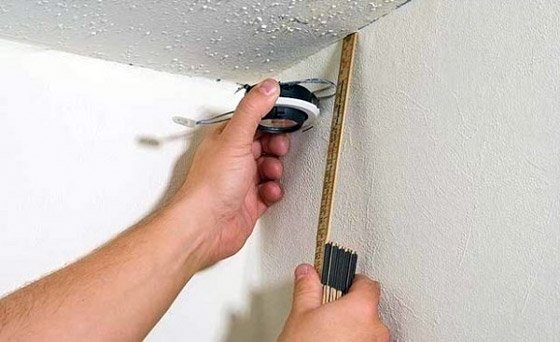

В самом низком углу делается отметка межпотолочного расстояния; обычно – более 100 мм, по другому не станут на места осветительные приборы.
От нее на искосок протягивается шнур, выравнивается по горизонтали и закрепляется.
Вторую диагональ отбивают другим шнуром: его высоту выставляют по первому, а горизонтальность – пузырьковым уровнем.
Высоту потолка на стенках отбивают шнуром, протянутым меж отметками в углах.

Примечания:
Если есть лазерный уровень, то все эти хлопоты, очевидно, излишни.
С оборудованием потолка необходимо обусловиться заблаговременно – кроме высоты межпотолочного места от него зависят размещение, размеры и конфигурация вырезов в гипсокартонных плитах.

Каркас

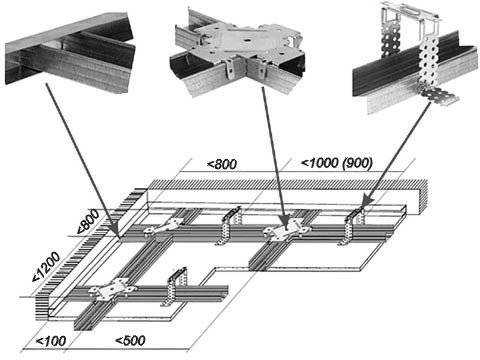

Установка каркаса первого (верхнего) уровня затруднений не вызывает (см. набросок): по стенкам и по контурам криволинейных частей инсталлируются на шурупах в анкерах U-профили. В изгибаемых частях просекаются две параллельные либо смежные стороны, глядя по направлению извива, и каждый лепесток крепится одним шурупом.

Позже к потолку в заблаговременно намеченных местах прикрепляются подвесы. Тут необходимо соблюдать точность: наклоненные либо перекошенные подвесы приведут к тому, что потолок спустя некое время после монтажа провиснет.
Потом С-профили вводятся в U-профили и по перекрестьям скрепляются крабами. Краб нажимают до защелкивания и прикрепляют к профилям шурупами.

Дальше каркас укрепляют к потолку подвесами, выравнивая сразу по горизонтали. Подвес к профилю укрепляют сначало одним шурупом и стопроцентно прикрепляют по выравнивании. Сглаживают по шнуру втроем: двое поддерживают, 3-ий прикрепляет. Усики подвесов отгибаются в стороны по выравнивании. Укреплять к ним плиты обшивки нельзя!

Очевидно, все детали каркаса заблаговременно обрезаются в размер. Цельные криволинейные куски (например, окружность) собираются на полу.

Но что касается второго уровня, здесь посреди мастеров есть разногласия по принципному вопросу: монтировать нижний каркас ПОСЛЕ зашивки верхнего либо ДО НЕЕ. Необходимо сказать, что с чисто технической точки крепление нижнего яруса к обшивке верхнего не лишено недочетов:

Потолок в целом выходит слабее, т.к. нижний ярус будет практически висеть на гипсокартоне.
Растет цена потолка: требуется огромное количество длинноватых особых шурупов.

В качестве контраргумента приводятся суждения о трудности расчета цельного каркаса – места установки подвесов должны приходиться на детали верхнего – и трудности обшивки в целом: приходится кроить и формовать много маленьких деталей обшивки. При работе на заказ, когда время – средства, это решает дело, тем паче что и обшитый частями потолок выходит довольно надежным. Но, проектируя себе, наверняка, имеет смысл посидеть дольше над планами и расчетами: гипсокартонный потолок – важная часть дизайна интерьера, и делать его лучше не наскоро.

Также советуем почитать о более ординарном одноуровневом гипсокартонном потолке.

Коммуникации

Данный шаг имеет всего две особенности:

Электропровода прокладываются в Пластмассовых гофрированных шлангах в свободном порядке: укладывать их в элементы каркаса категорически запрещено, и в случае повреждения изоляции проводов контакт токоведущей жилы с металлом должен быть исключен.
Остальные коммуникации (вентиляционные короба, трубопроводы сплит-системы и т.п.) по способности заблаговременно подвешиваются к базисному потолку либо стенкам.

Фигурные детали обшивки

Плоские фигурные детали вырезаются по картонным шаблонам, а изогнутые в вертикальной плоскости боковины формуются: деталь прокатывают игловатым валиком, обрызгивают водой из пульверизатора до возникновения стекающих капель и дают полежать час.

Потом монтажным ножиком надрезают с выпуклой стороны извива, ставят на ребро и по уложенному на пол шаблону изгибают, подпирая с боков грузиками, и держат так до просыхания. Отлично подходят для этого грузила-крысы, используемые в малом кораблестроении для регулировки гибких лекал.

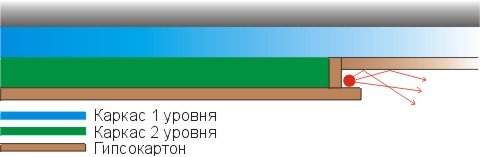

На гипсокартонный потолок нередко устанавливается светодиодная подсветка. Для нее нижний ярус снабжается полочкой. Усложнять ее конструкцию лишне: довольно, чтоб край не крошился (см. рис). Для этого плиты под подсветку дополнительно обрабатывают:

Флецевой (плоской) кистью 70-100 мм промазывают край разведенным в три раза клеем ПВА 3-4 раза, до прекращения впитывания.
Сушат несколько суток до полного отвердения.
Переворачивают и повторяют функцию.

Обработанный таким макаром гипсокартон по свойствам становится похож на древесную породу. Если время на работу терпит, таким же методом можно обработать все кромки плоских фигурных плит. В любом случае совсем их доводят кромочным рубанком и рашпилем.

Оканчивающие этапы

Обшивка каркаса гипсокартонными плитами, финальная отделка хоть каким применимым для гипсокартона методом и установка в просветы осветительных приборов и остального оборудования каких-то существенных особенностей не имеют: плиты укладываются в разбежку; соединения плит должны приходиться на элементы каркаса.

Можно только отметить, что на гипсокартоне отлично держится акриловая эмаль для ванн. Два-три слоя, каждый следующий после полного высыхания предшествующего, полировка – и никто не поверит, что вот это гипсокартон.

Результат

Гипсокартон – прекрасный материал для внутренней отделки. Гипсокартонный потолок просит больших издержек, довольно развитого художественного вкуса, тщательности и аккуратности в работе. Но утонченные способности для его устройства не неотклонимы, довольно уметь что-то временами мастерить, а итог может быть просто поразительным.
