Водоснабжение пригородных домов и дач остается суровой неувязкой: тянуть трубу от магистрали, если такая еще окажется в границах доступности, трудно и недешево. Копать колодец? Необходимо вытащить никак не меньше 10 кубов грунта, и не снять с поверхности, а поднять из глубины.

И еще необходимо разрешение, достигнуть которого совершенно не просто; вприбавок – при сегодняшней экологии питьевую воду наверное даст только двухшатровый колодец, достаточно непростой по устройству.

Но некое время тому вспять Наша родина переоткрыла: можно забить абиссинский колодец своими руками. Это решает сходу все задачи с водой, и так отлично, что неким просто не верится.

Малость истории

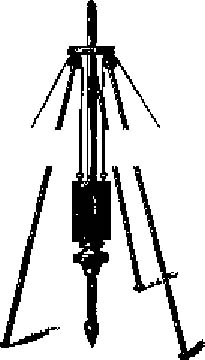

В эру колониальных войн, во время абиссинской операции (1867-68 гг; сейчас Абиссиния – Эфиопия) британцы в массовом порядке применили для водоснабжения войск буровой снаряд Нортона (см. рис. понизу).

Это позволило колонизаторам продвинуться вглубь пустыни и оттеснить отряды туземцев в места полностью безводные, что и обусловило финал кампании. Слух об «абиссинских колодцах» прошел по всему миру, и даже сами британцы не стали именовать его нортоновским.

Примечания:

1. Авторство Нортона на его бур оспаривал германец Шитц, также узнаваемый горный инженер. Фуррора не достигнул, но в литературе можно отыскать указания, как будто абиссинский колодец забивают буровым снарядом Шитца. Это ошибочно; снаряд Шитца употребляется в проф бурении для других целей.
2. К рисунку (понизу): при самостоятельном изготовлении в фильтр превращают первую буровую штангу, насверлив в ней отверстий 5-10 мм. Наконечник-копье может быть кованым либо сварным, но непременно обширнее штанги на 20-60 мм. Чем обширнее копье, тем медлительнее проходка, но легче извлечь застрявший бур. Клапан нужен при вершинном поглощающем насосе для исключения утраты вакуума. В скважине с погружным насосом клапан не нужен.

Лет через 20 абиссинский колодец был испытан в Рф. В Королевском Селе неквалифицированными рабочими наобум было забито 5 скважин; 3 из их дали питьевую воду по 1-1,5 ведра за минуту.

Водоносный пласт был достигнут на глубине от 2 до 5 сажень (4-10 м). Скорость проходки составила от 3 до 5 футов за 5 минут. Дважды бур застревал в известняке, на его извлечение всякий раз требовалось около получаса.

По отзывам наших современников, плюсы абиссинского колодца от конфигурации критерий жизни никак не усугубились. При подготовке данной работы было исследовано около 3000 отзывов.

Анонимных, очевидно клеветнических и пасквильных найдено было менее 10; адекватная же реакция единодушна: копание обыденного колодца оправдано исключительно в одном случае – там, где по геологическим особенностям неосуществим абиссинский колодец! Дело в том, что дебит колодца зависит в главном от насыщенности пласта водой, его проницаемости и внутреннего напора в пласте, а от поперечника колодца практически не зависит.

Чем он неплох?

Плюсы абиссинского колодца настолько высоки, что просто перечислить их не достаточно, необходимо обрисовать подробнее.

Дешевизна

Стоимость абиссинского колодца под ключ в средней полосе не превосходит 25 000 руб. (при средней в 14 000 руб.), плюс водоподъемное оборудование обойдется кое-где в 5000-9000. Одно только копание обыденного шахтного колодца выйдет более чем в 35 000-40 000 руб, а на устройство двойного шатра с навершием придется выложить как минимум еще столько же.

Примечание: двойной шатер – это не будка над колодцем, она навершие, сруб. Двойной шатер – это тип водозаборного устройства, он в самом низу колодца.

При самостоятельной забивке абиссинского колодца новые особые материалы и оборудование обойдутся приблизительно в 8000-10 000 руб. Абиссинская скважина не требовательна к их качеству, и все для нее нужное можно сделать самому из подручного металлохлама безвозмездно. Но уж наломаться в таком случае придется, и неких неожиданных расходов не избежать: аппетит от бурения возбуждается зверский, а когда манерка, наконец, булькнет (см. ниже) даже непьющему охото жахнуть стаканчик. Не воды.

Скорость и простота проходки

Для проходки скважины-иглы не нужна буровая вышка, возможно обойтись даже без треноги. Не нужен и привод для бура, буровой раствор, и шурф под проходку не надо забивать.

Глубина залегания водоносных пластов в средней полосе РФ колеблется от 2 до 15 м. Каких-то высокопрофессиональных тонкостей для ударно-канатного бурения знать не надо, и два крепких мужчины в 95% случаев добуриваются до воды за денек, а то и за два часа.

Если бур застрял либо скважина оказалась пустой, извлечь буровую колонну со снарядом также нетрудно – ее просто выдирают из земли авто домкратом, уперев его в подбабок, см. ниже. Время от времени, в напичканном камнями моренном грунте, колонну приходится обстукивать с различных сторон кувалдой, пока не расшатается.

Экологичность

Верно забитая скважина на песок (также ниже, соотв. раздел) вследствие отсутствия обсадной трубы исключает проникновение верховодок (талых и паводковых вод) к водозабору. В округах крупного города из абиссинского колодца полностью реально получить воду, по качеству не уступающую артезианской.

Санитария

По той же причине абиссинский колодец наименее требователен к санитарным условиям на поверхности. Его можно забить прямо из подвала дома! В таком случае работа еще упрощается и удешевляется: зимой колодец никак не может замерзнуть, так что приямок делать не надо.

Долговечность

Многие из забитых британцами в Абиссинии колодцев исправно дают воду до настоящего времени без какого-нибудь ухода. Срок службы абиссинского колодца в 30 лет – далековато не предел. Практически, абиссинский колодец дает воду до того времени, пока она есть в пласте.

И самое-самое главное

Для устройства абиссинского колодца не надо Полностью НИКАКИХ разрешений, регистраций, лицензий и т.п. Конкретно так, как вы прочли, зрение вас не околпачивает.

Закон о недрах РФ совсем однозначен: граждане на собственной земле имеют право добычи нужных ископаемых открытым методом с глубины до 5 м и ПРОХОДКИ СКВАЖИН НА ВОДУ ДО ПЕРВОГО ВОДОНОСНОГО ПЛАСТА, т.е. не артезианских. Желаете – веруйте, желаете – проверьте, но в Рф все-же можно сделать что-то необходимое и полезное без разрешений-оформлений-инстанций.

Примечание: но забивать абиссинский колодец без опасения можно исключительно в РФ. В большинстве бывших союзных республик он также не запрещен, но в НАЛОГОВОМ законодательстве тихонько прописан налог на использование природными ресурсами. На Украине, например, даже за ветер берут, если ветряк на хозяйстве увидят. И за колодец платить придется часто, пока колонна со снарядом не извлечена, скважина не затампонирована по всем правилам, и ее вывод из эксплуатации не оформлен документально соответствующим образом.

Что он такое?

Абиссинский колодец – не что другое, как скважина-игла, т.е. буровая колонна просто в земле, без обсадной трубы. Проходят скважину-иглу методом ударного бурения. В проф бурении такие скважины забивают очень изредка, т.к. с более-менее значимой глубины извлечь штангу со снарядом нереально, а глубина проходки не превосходит нескольких 10-ов метров.
Но при бурении до первого водоносного пласта (геологи и горняки молвят – «скважина на песок») скважина-игла лупит все рекорды по простоте, дешевизне и эффективности.

Потому в проф речи скважина-игла и абиссинская скважина стали синонимами. Можно повстречать еще выражения «трубчатый колодец», «забивной колодец»; это все та же абиссинская скважина на песок, поточнее – на первую воду.

Как он устроен?

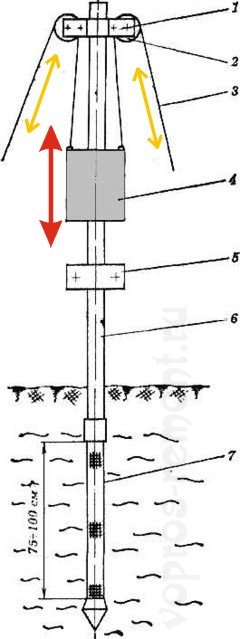

Устройство абиссинского колодца до боли просто, см. рис справа. Обозначения:

1. верхний хомут с осями для шкивов;
2. шкив;
3. канат;
4. бетонная армированная баба;
5. нижний хомут-подбабок;
6. буровая колонна;
7. буровой снаряд Нортона.

Как бурить?

Бурение на песок может быть как разведочное, так и уверенное. В первом случае имеет смысл приобрести промышленного производства набор оборудования, это 6000-8000 руб, см. рис. справа ниже.

Смысл в том, что бур с колонной могут быть извлечены из скважины и применены неоднократно. Оказалась скважина пустой – пробуем в другом месте.

Если же, допустим, на примыкающем участке метрах в 20-50 уже есть действующий колодец, то для разовой проходки оборудование можно сделать самому из средств находящихся под рукой. Главные его особенности будут описаны дальше.
Фактически же ударно-канатное бурение буром Нортона тяжеловато, но тривиально просто:

• Снаряд устанавливают в приямок, либо подвешивают на треноге, либо просто забивают в землю кувалдой.
• Вставляют первую штангу, надевают на нее по очереди подбабок, бабу и верхний хомут. Хомуты на штанге затягивают намертво.
• Продевают канаты в шкивы, тянут бабу до верха, канаты отпускают, и так раз за разом.
• По мере углубления колонны переставляют хомуты и увеличивают колонну последующими штангами.

Чем бурить?

Как уже обозначено, набор оборудования для проходки скважины-иглы можно сделать самому, только бы на хозяйстве нашлось полтора 10-ка метров труб калибром более 80 мм, если подразумевается использовать погружной насос. Калибр бытовых погружных насосов не бывает наименее 76 мм (3 дюйма).

Если есть уверенность, что воду необходимо подымать менее чем на 7 м (см. дальше), можно поставить вершинный вакуумный насос. Тогда возможно обойтись хоть какими трубами, только бы не погнулись при проходке.

Об устройстве бурового снаряда также сказано выше, потому остановимся на буровой колонне и составляющих ее буровых штангах. Тут и дальше ради сокращенности и ясности, когда пойдет речь о поперечнике трубы, имеется в виду ее внешний поперечник.

Если же говорится о калибре трубы, то предполагается ее поперечник внутренний. Но для опускаемых в трубу устройств калибром будет их внешний поперечник.

В проф бурении, и в промышленных комплектах штанги соединяются особыми муфтами, допускающими сборку-разборку колонны. Для разовой проходки в качестве муфт можно использовать обрезки трубы большего калибра, приваренные к штангам юбкой.

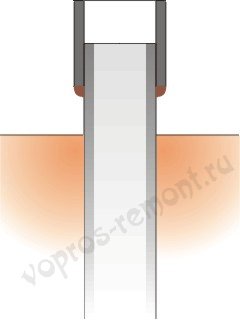

Штанги в колонну необходимо собирать ЮБКОЙ Ввысь, как на рисунке. По другому юбка может за что-то зацепиться, либо в зазор набьется грунт.

Тогда проходка пойдет медлительнее и тяжелее, а может быть также и разъединение колонны. В таком случае ее придется бросить в земле и делать новый бур со штангами.

Потому проходка абиссинской скважины самодельным оборудованием может быть рекомендована только при полной убежденности, что вода есть.

Где бурить?

Как получить такую уверенность? Не ходить же с лозой либо «магической рамкой»? Лозоходство, меж иным, не миф, хотя полного научного разъяснения пока не получило. Силовой электрокабель на глубине 0,7 м в чистом поле находят 8 из 10 человек, в первый раз взявших рамку в руки.

Создатель этих строк два раза находил рамкой место пробоя проводки в стенке. Но для поисков воды нужен особенный природный дар и большой опыт, так что обратимся к методам более легкодоступным.

Где бывает вода?

Наилучший индикатор наличия воды – известные ее источники: колодцы, источники, ключи либо главные пруды, бочаги. Если такие есть на полкилометра в окружении, то на 80% с водой будете и вы. Но река – не показатель; ее русло на этом участке может быть транзитным.

Наименее надежный показатель – растительность. Неплохими индикаторами наличия подпочвенной воды являются растения влаголюбивые и с глубоко идущими корнями: тростник, крапива, лопух, хмель, мать-и-мачеха. Высматривать их необходимо по ложбинкам в сухое время года; лучше – ниже по общему уклону местности.

Сколько бурить?

Глубину залегания водоносного пласта в данном определенном месте определяют барометром-анероидом. Его 760 мм. рт. ст. либо 1,05 МПа соответствуют 10,3 м водяного столба. Поясним на примере.

Допустим, недалеко есть колодец с водой на глубине 5 м. Анероид около него у земли показал 755 мм, а у вас во дворе – 753 мм. Атмосферное давление с высотой изменяется нелинейно, но при его изменении в маленьких границах можно считать 1 мм. рт. ст. равным 1 м вод. ст.

Тогда вы от колодца к для себя поднялись на 2 м, а до воды у вас 7 м от уровня грунта. Это с излишком по глубине, т.к. водоносные горизонты в общем-то следуют складкам местности.

Если на задворках валяются 2-3 газовых трубы, то можно попробовать добуриться до воды самому: совсем безнапорных водоносных пластов не бывает, плюс припас по уровню залегания, так что высота подъема навряд ли превзойдет 7 м. Означает, также можно будет обойтись дешевеньким вершинным насосом.

Где нельзя бурить?

Забивать скважины на песок запрещено на склонах оврагов, обрывах, крутых склонах бугров. Тут даже маленькой отбор почвенных вод может нарушить естественное дренирование, что создаст опасность оползней.

Также нельзя забивать скважину поближе 15 м от хлева, птичника, пудр-клозета либо компостной кучи, поближе 30 метров от выгребной ямы либо навозной кучи, поближе 300 м от кладбища, скотного двора, птицефермы. Если в округах есть городская свалка (полигон), промышленные отвалы, канализационные отстойники, хим либо режимное (секретное) создание, то до их должно быть не поближе 3,5 км.

Примечание: обыденный колодец нельзя копать поближе 15 м от жилых либо хозяйственных зданий, но это не по санитарии, а из опаски просадки грунта. Просадки от абиссинских колодцев нигде не отмечено, так что его можно забивать хоть в подвале, как сказано выше.

Как верно бурить?

Чтоб абиссинский колодец отдал воду неплохого свойства, дебит колодца был размеренным и сам колодец стремительно не иссяк, бурение необходимо закончить, когда копье коснется водонепроницаемой подстилки водоносного пласта, см. рис.

При всем этом верховодка, пока просочится донизу, как надо очистится, и сезонные колебания дебета скважины практически не скажутся.

Определяют, когда необходимо закончить бурение, по скорости проходки. По достижении водоносного пласта она приметно увеличивается, а когда копье вонзится в подстилающую глину, опять падает. Вот здесь пора и тормознуть.

Есть ли уже вода?

По предполагаемом достижении водоносного горизонта, чтоб далее не бить бабой напрасно, буде пласт окажется пустым, необходимо проверить наличие воды в скважине.

Делают это манеркой – заваренным с 1-го конца отрезком трубы поперечником меньше калибра скважины. Манерку опускают в скважину на шнуре.

Примечание: инспектировать скважину на воду манеркой непременно, т.к. на пути к водоносному пласту возможно окажется плывун.

Когда можно пить?

«Свежая» скважина сначала дает воду мутную. Прозрачной она делается через час-сутки, зависимо от примеси глины в песке. Эту воду уже можно использовать для полива.

Применимой для питья вода считается по результатам анализа в СЭС. Разъяснять происхождение пробы (1,5 л) не непременно, довольно уплатить маленькую сумму, совсем официально, в кассу по приходному ордеру.

Как избрать насос?

Для подъема воды более чем на 7 м либо для запитки домашнего водопровода пригодится насосная станция. Не пугайтесь – это не строение с гудящими агрегатами и дежурным за пультом.

Бытовую насосную станцию уносят из магазина в руках. В ее состав входят погружной насос, электрокабель к нему и пускорегуляторное устройство. Шланг подходящей длины придется приобрести раздельно.

Все бытовые насосные станции обеспечивают напор более 45 м и расход от 20 л/мин, но стоимость колеблется от 4000 до 15 000 руб. В чем дело?

В возможности насоса пропускать через себя без утраты работоспособности твердые частички определенного размера. Конструктивно один и тот же «Водолей» на твердь в 5 мм стоит кое-где 5000 руб, а на 25 мм – 13 000.

Размер частиц взвеси в абиссинской скважине считается равным удвоенному поперечнику отверстий ее фильтра. Т.е., если насверлены отверстия в 5 мм, то насос необходимо брать на 10 мм тверди, а «крутой» будет ничем не лучше.

Для чего нужна желонка?

Желонка, либо бур-желонка – буровой/очистной скважинный снаряд для рыхловатых грунтов. Забив абиссинский колодец, в особенности на даче, очень лучше обзавестись желонкой калибром на 4-5 мм меньше, тем паче что сделать такую нетрудно и самому, см. рис. Для чего?

Очень надежный абиссинский колодец при долгих перерывах в его использовании может заплыть глиной, в особенности если грунт аллювиальный либо моренный, как на Валдае. Желонкой его прочищают: кидают ее в колодец на веревке, потом вытаскивают и вытряхивают взвесь.

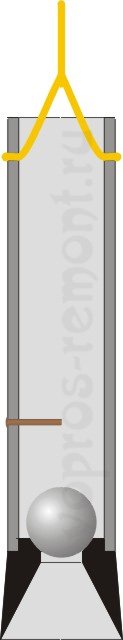

К размерам и точности желонка не критична, довольно приблизительно соблюсти пропорции по рисунку. От иных очистных снарядов для скважин желонка прибыльно отличается тем, что не просит для внедрения жесткой штанги.

Видео: примеры забивания скважин

Суждения в итоге

Питьевая вода – один из самых дефицитных ресурсов в теперешнем мире. Закон о недрах РФ в отношении нее уникален, таковой свободы водопользования, пожалуй, больше нигде и нет.

Общее распространение абиссинских колодцев уже направило на себя внимание законодателей, и государственное регулирование их использования с течением времени безизбежно грядет. Потому, если нужна вода, забивайте, пока можно просто так. Позже волей-неволей узаконят.
